GPK系列坡口機專為鋼管的倒角、焊接坡口的切削而設計。其采用氣動馬達作為動力，內漲式結構，自動定位鋼管中心，操作方便。本機可對鋼管進行倒角、焊接坡口及法蘭平面進行加工。 無論管壁厚薄，其加工性能與效率比起傳統工藝都有著不可替代的優勢。

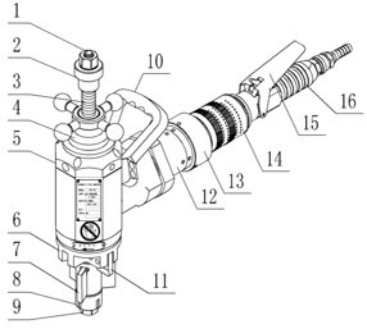

 GPK-28 & GPK-80 各部件

1. 拉桿：控制漲緊塊伸縮的主要部件

2.鎖緊螺母: 轉動鎖緊螺母，將實現漲緊塊的伸縮，讓設備與鋼管固定

3.花鍵主軸

4.進給手輪裝置:工作時，轉動進給手輪將實現進刀或退刀

5.前端手柄

6.主機體

7.刀盤：刀片安裝在刀盤上，完成切削過程

8.刀片：切削加工用刀具，用戶根據坡口角度要求選擇相應的刀片。

9.漲緊塊：根據鋼管內徑選擇合適的漲緊塊，通過拉桿將設備固定在被加工鋼管內壁上

10.漲緊螺帽

11.漲緊螺絲:與緊固螺母一起固定漲緊塊的軸向位置

12.行星減速箱

13.氣動馬達

14.消音器

15.氣閥手柄

16.氣閥

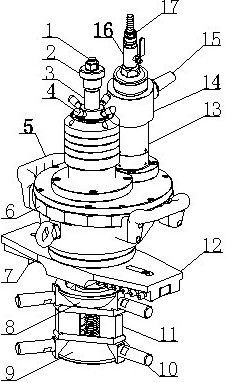

立式 GPK-150,GPK-250,GPK-351,GPK-630 各部件

1. 拉桿：控制漲緊螺桿伸縮的主要部件

2. 鎖緊螺母：轉動鎖緊螺母，將實現漲緊螺桿的伸

縮，讓設備與鋼管固

3. 進給螺桿

4. 進給手輪裝置：工作時，轉動進給手輪將實現進刀或

退刀

5. 手提手柄: 搬運設備時應抓住把手

6. 主機體

7. 刀片

8. 上錐體

9. 下錐體

10. 漲緊螺桿：根據鋼管內徑選擇合適的漲緊螺桿，

  通過拉桿將設備固定在被加工鋼管內壁上

11. 漲緊板

12. 刀盤：刀片安裝在刀盤上，完成切削過程

13. 行星減速箱

14. 氣動馬達

15. 消音器

16. 閥門

17. 進氣快速接頭

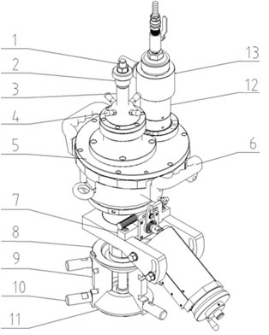

GPK-250-II,GPK-351-II,GPK-630-II,GPK-850-II 各部件

1. 拉桿：控制漲緊塊伸縮的主要部件

2.鎖緊螺母: 轉動鎖緊螺母，將實現漲緊塊的伸縮，讓設備與鋼管固定

3.花鍵主軸

4.進給手輪裝置:工作時，轉動進給手輪將實現進刀或退刀

5.主機體

6. 手提手柄: 搬運設備時應抓住把手。

7.進刀裝置

8. 上錐體

9.漲緊板

10.漲緊螺桿：根據鋼管內徑選擇合適的漲緊螺桿，通過拉桿將設備固定在被加工鋼管內壁上。11.漲緊螺絲:與緊固螺母一起固定漲緊塊的軸向位置

11.下錐體

12.行星減速箱

13.氣動馬達
