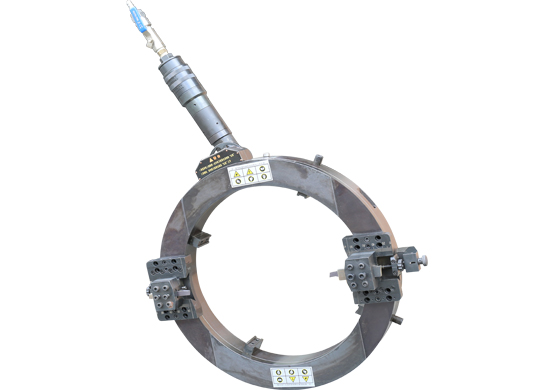

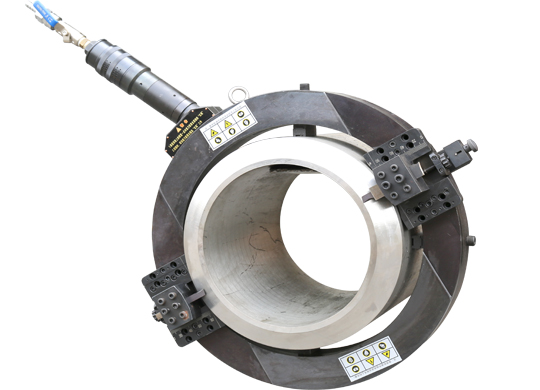

ISD/GPX系列管子切割坡口機功能強大，用途廣泛，能夠切割、坡口、平面法蘭加工。對于管子的壁厚有比較寬的選擇范圍，其主要特性如下：輕而樸實的設計，使的該切割坡口機成為徑向凈空量極小的理想工具。設計簡單以40﹪幅度降低了部件的繁雜性，大大提高了部件的互換性。功能強大，使用 ISD-600型切割坡口機，即能切割600MM口徑的管子。預載式可調軸承和加強型的底部軸承座圈結合在一起，最大限度地提高了機器可靠性和操作功能。固定系統能輕松自動的扣住管子。高強度的刀架滑臺，使用壽命長，精確度高。緊固部件要求簡單，僅需一個規格的扳手即可進行調節。可選擇電動和氣動驅動。

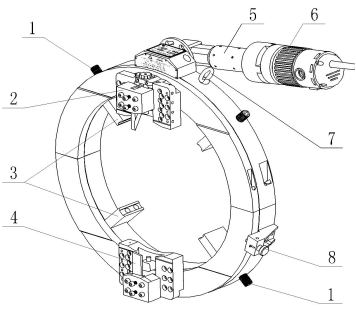

1）夾頭螺絲：螺絲是平均分布在主機圓環的四周，依次調節該螺絲的距離至到將管子卡住
2）坡口機刀架：標準配置是配兩只刀架，一種是安裝坡口刀具，另一種是安裝切斷刀具。
3）漲緊塊：漲緊塊共有四種，每種四只，要根據坡口管子的直徑大小來選擇合適的漲緊塊才能安裝。每種漲緊塊都有它相對應的切割管子直徑范圍。在漲緊塊端面上都標有它的使用范圍。（詳細請查看漲緊塊圖表）。
4）切斷刀具。
5）行星減速箱部件。
6）電機
7）吊環
8）進刀手柄：當手柄向外拔起時，機器停止自動進刀。反之，當手柄處在最低位時機器開始自動進刀。

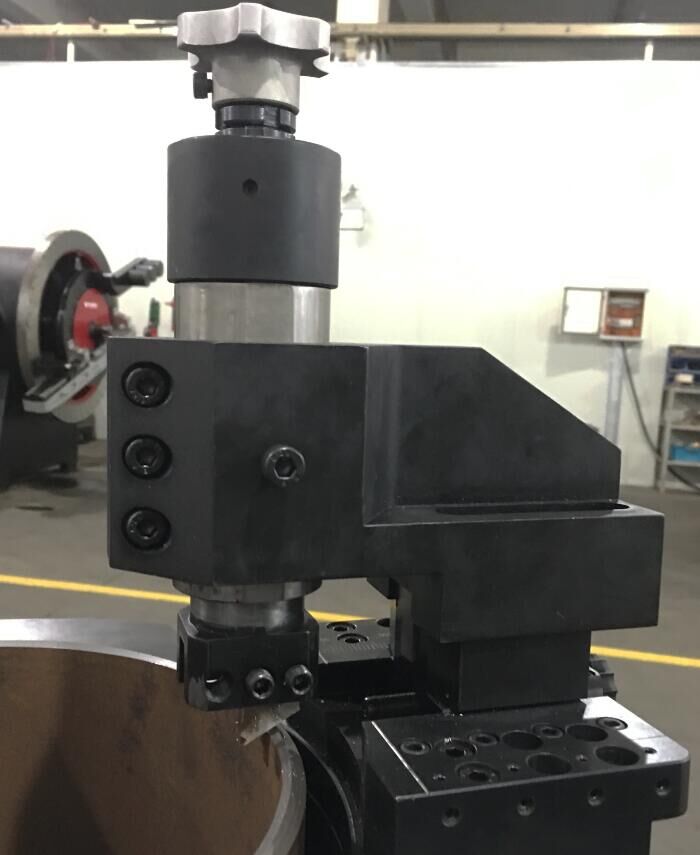

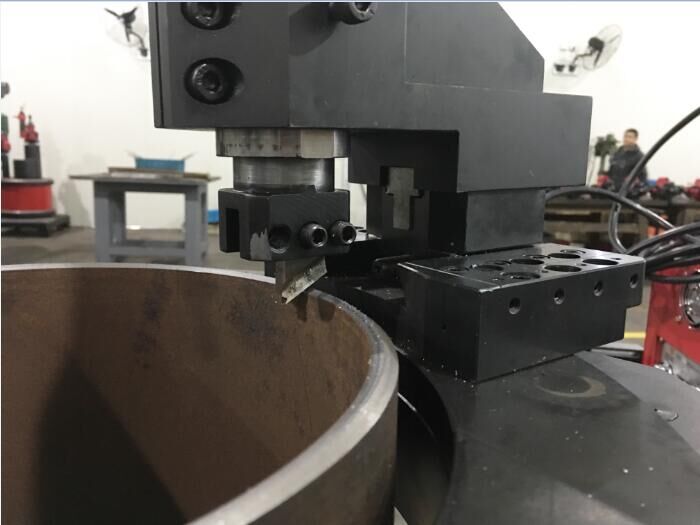

內坡口裝置
|
型 號 |
GPX-150 |
GPX-300 |
GPX-450 |
GPX-600 |
GPX-750 |
GPX-900 |
GPX-1050 |
||||||
|
空氣工作壓力 |
0.6MPa(進入氣動馬達進氣口所測的壓力) |
||||||||||||
|
空氣耗氣流量 |
1500-2000L/min |
||||||||||||
|
切割，坡口管子最大壁厚 |
≤30MM |
||||||||||||
|
管子切割， 坡口范圍 |
30-150MM |
120-300MM |
270-450MM |
450-600MM |
570-750MM |
720-900MM |
870-1050MM |
||||||
|
刀盤旋轉速度 |
16r/min |
13r/min |
10r/min |
8r/min |
7r/min |
6r/min |
5r/min |
||||||
|
重量（整機凈重） |
15KG |
30KG |
45KG |
60KG |
80KG |
100KG |
120KG |
||||||
裝箱單
|
序號 |
名稱 |
數量 |
備 注 |
|
1 |
機器主機 |
1臺 |
|
|
2 |
漲緊塊 |
4套 |
每套各4只,共16只 |
|
3 |
驅動馬達總成 |
1套 |
包括減速機構 |
|
4 |
內六角扳手 |
1套 |
M1.5-M10 |
|
5 |
內六角螺絲 |
共9只 |
M8X16; M8X40; M8X65 ;各3只 (10.9級) |
|
6 |
內六角螺絲 |
8只 |
M8X35 (10.9級) |
|
7 |
內六角螺絲 |
8只 |
M8X25 (10.9級) |
|
8 |
四方扳手 |
1只 |
|
|
9 |
定位銷 |
2只 |
|
|
10 |
直角尺 |
1只 |
|
|
11 |
水壺 |
1只 |
|
|
12 |
切斷刀 |
1把 |
0度 |
|
13 |
坡口刀 |
1把 |
30度 |
|
14 |
坡口刀 |
1把 |
37度 |
|
15 |
合格證 |
１份 |
|
|
16 |
產品說明書 |
１份 |
|
