“HK-12MAX”切割機采用高強度鋁合錠材料，精密壓鑄制作，結構設計合理，行走穩定性好。調速系列采用機械調速，大大減少了切割時高溫和潮濕環境的影響。本機采用進口交流電機，自帶冷卻風扇，無須更換碳刷。根據用戶需要可同時安裝兩把割炬，進行坡口切割;用戶也可選購圓盤導軌和半徑桿進行圓形零部件切割。本機適用于造船、石油、冶金及金屬結構等工廠。

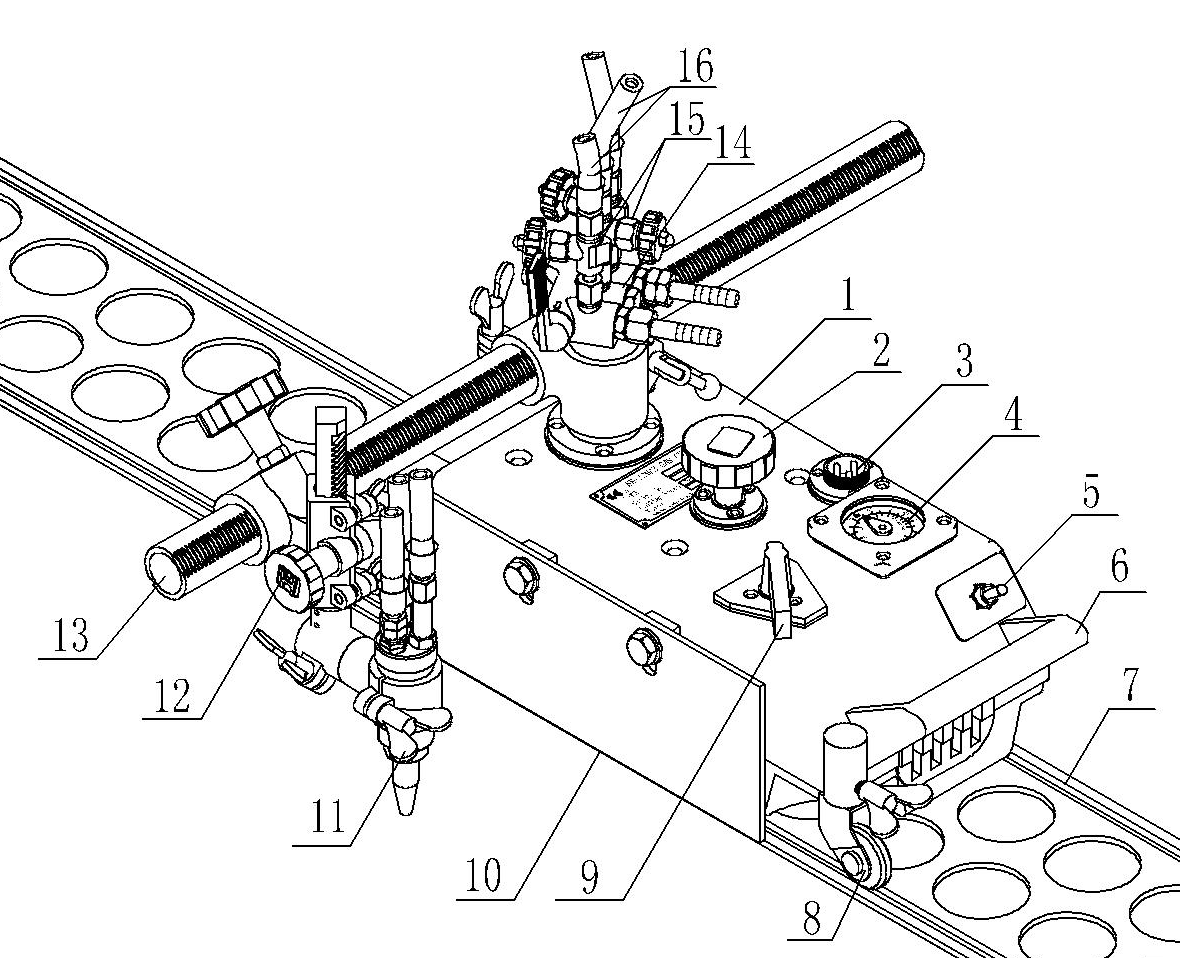

各部件的名稱和作用
1. 主機體
2. 調速手輪：調節機器運行快慢
3. 電源插座
4. 刻度盤：通過調速手輪的調節顯示機器運行的速度。
5. 倒順開關
6. 手提手柄：搬運機器時提拉此手柄。
7. 導軌：
8. 萬向輪：使機器靈活運行。
9. 離合手柄：手柄尖的一頭對齊“STOP”為分離；對齊“START”為合上。
10. 隔熱板：阻礙因切割所產生的熱量擴散倒機器內部
11. 割炬：
12. 割炬移動總成：調節割炬的縱、橫向位置。
13. 橫移齒條
14. 氣體分配器:(注：HK-12MAX-I和HK-12MAX-II的氣體分配器有所不同，具體請參照實物)
15. 氣體兩通閥：調節氣體流量。分為氧氣兩通閥和燃氣兩通閥。
16. 軟管：輸送氣體。HK-12MAX-I共三根，分別為氧氣管、預熱氧氣管和燃氣管。
HK-12MAX-II共6根，氧氣管、預熱氧氣管和燃氣管分別為2根。
17.重錘：僅HK-12MAX-II配此物。
機器參數
|
HK-12MAX-I |
1.機器總重量 |
15kg |
|
2.切割圓直徑 |
Ø390~ Ø640 |
|
|
HK-12MAX-II |
1.機器總重量 |
21kg |
|
2.切割圓直徑 |
Ø1010~ Ø1260 |
|
|
3.切割坡口 |
I、V、Y (45°) |
|
|
4.裝置尺寸 |
600mm×175mm×228mm |
|
|
5. 導輪間距 |
160mm |
|
|
6. 電源 |
交流 42V,110V, 220V |
|
|
7. 減速齒輪 |
雙圓錐體系統 |
|
|
8. 切割速度 |
每分鐘80毫米-每分鐘800毫米（50赫茲） |
|
|
每分鐘100毫米-每分鐘1000毫米（60赫茲） |
||
|
9. 切割厚度 |
6-100毫米（102或106#0，1，2） |
|
|
10. 馬達 |
每分鐘1500轉圈/1800轉圈 （9w/10w） |
|
裝箱單
將裝置小心地從包裝箱中取出后，檢查各部件以確認其是否齊全。以下為標準零部件清單。
1.單割炬
|
1.主機 |
1臺 |
|
|
2.割炬氣路總成 |
1套 |
|
|
3.移動總成 |
1套（包括左右、上下移動總成和齒條） |
|
|
4.割嘴（按用戶需求任選一種） |
1.GO2：1#、2#、3#（乙炔） |
各1只 |
|
2.GO3：1#、2#、3#（丙烷） |
各1只 |
|
|
5.電源線 |
1根 |
|
|
6.說明書,合格證 |
各1份 |
|
|
7.進氣接頭/壓帽 |
2副 |
|
|
8.球頭螺絲M4 |
2只 |
|
|
9.通針 |
1副 |
|
|
10. 凹槽導軌 |
2根（1.8米） |
|
選購配件：圓形導軌，割圓附件
